華立靜壓式液位變送器的性能與介紹
關鍵字：靜壓式液位變送器,投入式液位變送器,液位變送器 日期：2012-7-2 8:48:23
|
HL系列靜壓液位變送器能用在石油化工、冶金、電力、制藥、供排水金和環保等系統跟行業的許多種的介質的液位測定。精巧的外形結構，簡單的調校跟靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v和0～10mA等標準信號輸出方式根據用戶的需要隨意選擇。
一、靜壓式液位變送器的性能特征：
適用介質：跟316不銹鋼，丁腈橡膠和聚氯乙烯一起使用的介質
測量范圍：0-60mH2O
精 度：0.5%；0.25%；0.1%；
介質溫度：-40℃～80℃ （介質無結晶），超過了這個范圍的能運用螺紋或法蘭式底部取壓， 中間加隔離器。
環境溫度：-40～70℃
長期穩定性：±0.1%量程/年
電源電壓：12-36VDC 標準24VDC
輸出信號：兩線制4～20mA
負載特性：標準24VDC時，負載電阻≤600Ω
防護等級：IP68
防爆等級：iaIICT5
二、靜壓式液位變送器結構跟材質
變送器中繼箱：鑄鋁，100×68×110，外部環氧樹脂噴涂
變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140
導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套是為了聚四氟
重量（不含導氣電纜）：約0.6kg 電氣接口：M20×1.5

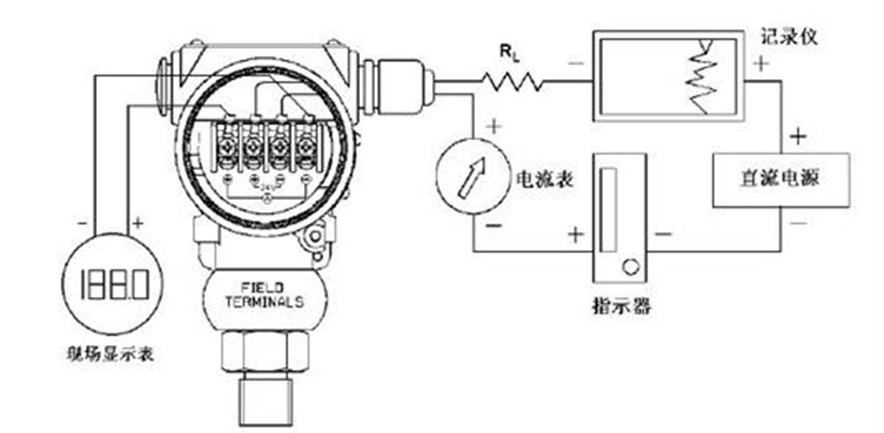

三、電氣連接圖
.bmp)

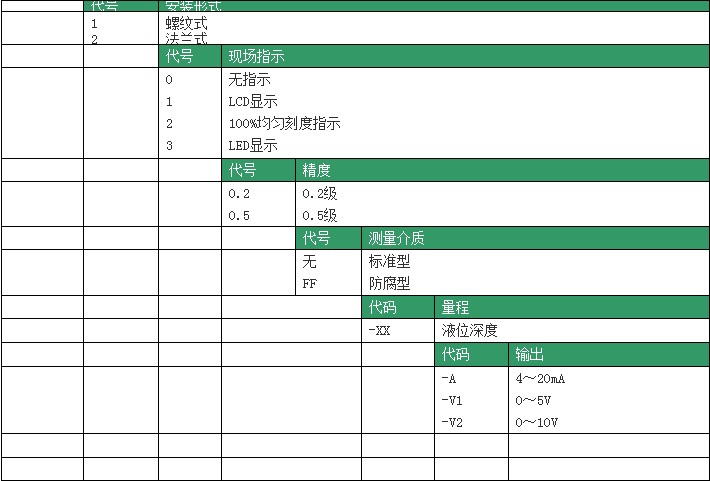

四、型號規格
|
|
|
|
|
