電磁流量計與全渠寬勵磁線圈明渠流量計
關鍵字：電磁流量計 日期：2013-1-14 11:00:21
|
電磁流量計與全渠寬勵磁線圈明渠流量計
1、電磁流速一水位退算法明渠流量測量系統

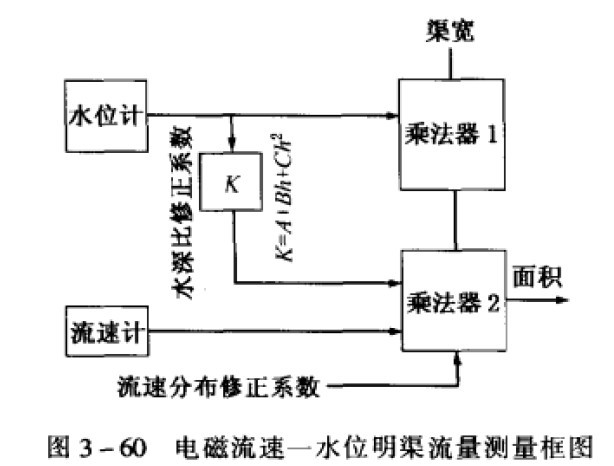

對矩形、梯形等斷面一定的明渠，利用水位測量可以求出水流的截面積。把一臺或幾臺電磁流速計安裝在水路中，預先測量出流速計得到的流速值和整個渠道的平均流速之間的流速分布修正系數及水深變化對流速的修正值，然后將渠寬、水深、平均流速修正系數和流速計所測量的漉速值由計算機做乘法運算即可求出流量，如圖3 - 60為測量的原理框圖。
明渠中大多是紊流的流速分布狀態，沿其鉛垂線的速度分布情況和圓管道紊流速度分布的一半基本是一樣。按指數方程(1-ZI)在(O，h)范圍內積分，除以渠深^，得到垂線的平均流速，并可求得垂線流速分布系數k．
明渠斷面水平的流速分布與圓管道道相同。對（I - 21）式，在范圍內積分除以渠寬B，便得到水平線平均流速。同樣可求得水平流速分布系數K2。K是面流速分布系數。明渠的n值大約在4—8，所以，Kl，K2在0.8—0.88左右，^在0.64.0.8左右。也可用(1- 21)式求出平均流速點大約在0.6倍水深和0.2倍渠寬水平的坐標位置上，這與標準的水力測流的明渠一點法相一致。還必須考慮到，一般流速計是固定安裝在渠道中．由于渠道的水位變化，流量測量必須對流速計所處的水深進行修正。
把電磁流速計測量的點流速、流速修正系數和壓阻式、超聲式或電容式水位計測量的水位信號以及渠寬的數值輸入單片機，通過運算可以求得流量值。本測量系統具有不存在水頭損失，渠道修整容易，成本低的優點，但是系數的驗證和測試比較麻煩
2．全渠寬線圈電磁流量測量系統

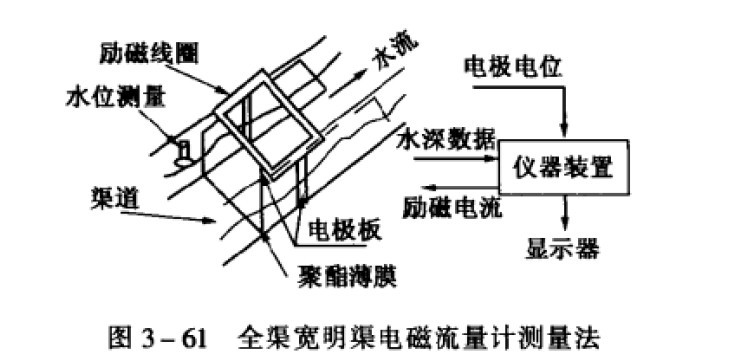

盡管當年法拉第測量河水流速的實驗失敗了，但它一直激發人們?nèi)パ芯坷秒姶欧y(cè)量河水流速，總結失敗主要原因在于地磁場產生直流電勢引起的極化干擾大、輸出阻抗高等問題。利用交流勵磁和現代電子技術、計算機技術，這種設想已經成為現實。圖3 - 61所示的全渠寬線圈明渠電磁流量測量系統是英國人進行的明渠、暗渠或河道流量測量系統的研究方案，這種方法已被ISO國際標準(IS0 9213)認可。
全渠寬線圈電磁流量測量系統方法的工作原理是通過埋在河床中或跨越在明渠上方的線圈產生一垂直磁場，用塑料薄膜將渠道中的水與渠底和兩岸絕緣。水流動時，可測量出與渠道兩岸平行的電極板之間電位差，按權重函數理論的解釋，電極板上的電位差是過水?dāng)嗝嫠匈|(zhì)點電位的集合。所以，測量的流速是斷面的流速平均值，即渠道中的平均流速。然后再把平均流速乘以渠道斷面積，即可得到渠道的流量。渠道的斷面積是水位的函數，可以利用超聲水位計、壓力式水位計等儀表隨時計算出渠道斷面積。
全渠寬線圈電磁流量測量系統與電磁流速一水位運算法、超聲波流速明渠測量法相比，前者是直接得到斷面平均流速，后者得到的是線平均流速和點平均流速。顯然比較起來，全渠寬線圈電磁流量明渠測量系統的測量精確度要高。
|
|
|
|
|
