電磁流量計的組成
淮安華立讓你進一步了解電磁流量計的結構及組成，讓您輕松解決難題。

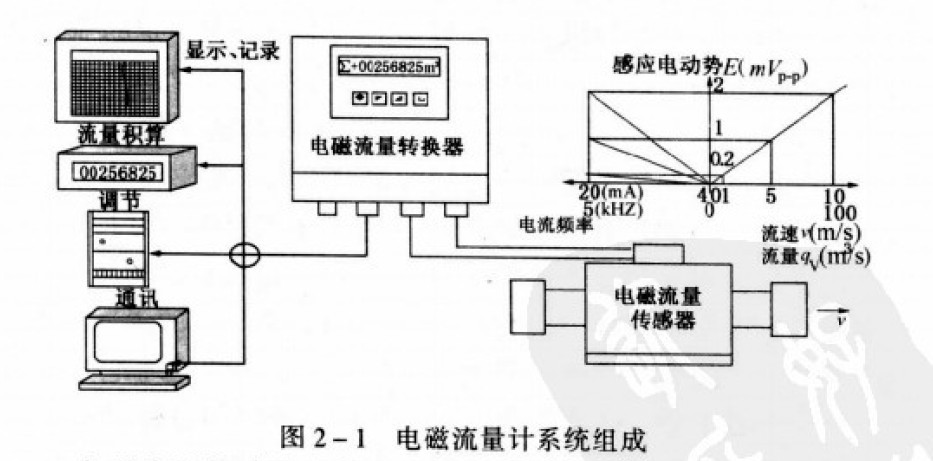

電磁流量計是利用法拉第電磁感應定律的原理來測量導電液體體積流量的儀表。如圖2-1所示，電磁流量計由電磁流量傳感器和
電磁流量轉換器組成，并連接顯示、記錄、積算、調節儀表或計算機網絡，構成流量的測量系統。
電磁流量傳感器安裝在流體傳輸工藝管道上，用來將導電液體的流速（流量）線性地變換成感應電勢信號。電磁流量轉換器向傳感器提
供工作磁場的勵磁電流，并接受感應電勢信號，將流速流量）信號進行放大、處理并轉換為統一的、標準的電流信號、電壓信號、頻率信號
以及數字通訊信號，供指示儀表、記錄儀表、調節儀表和計算機網絡實現對流量的遠距離指示、記錄、積算、控制與調節。
|
