電磁流量計特點及安裝注意事項
1．流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2．測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3．由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4．多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。
5．HSBLDE轉換器采用國際最新最先進的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6．雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
電磁流量計安裝時測量電極的軸線必須近似于水平方向，測量管道內應完全充滿液體。流量計的前方最少要有5D（D為流量計內徑）長度的直管段，后方最少要有3D長度的直管段，流體的流動方向和流量計的箭頭方向一致。管道內如有真空會損壞流量計的內襯，需特別注意。流量計附近應無強電磁場，并有充裕的空間，以便安裝和維護。若測量管道有振動，在流量計的兩邊應有固定的支座。測量不同介質的混合液體時混合點與流量計之間的距離最少要有30D（D為流量計內徑）長度。為方便今后流量計的清洗和維護，應安裝旁通管道。安裝聚四氟乙烯內襯的流量計時，連接兩個法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手。

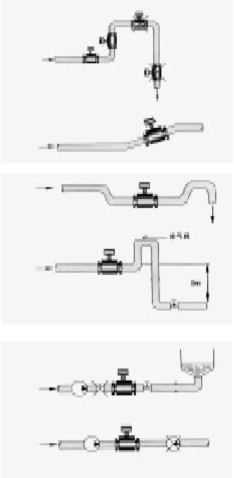

1、應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處
2、應安裝在管道的上升處
3、在開口排放的管道安裝，應安裝在管道的較 低處
4、若管道落差超過5m，在傳感器的下游最高位置上安裝排氣閥
5、應在傳感器的下游安裝控制閥和切斷閥而不應安裝在傳感器上游
6、傳感器絕對不能安裝在泵的抽吸側，應安裝在泵的出口處
7、在測量井內安裝流量計的方式
