氣體渦輪流量計的特點及選型
關鍵字：渦輪流量計,氣體渦輪流量計 日期：2012-7-26 9:36:16
|
（一）主要特點
1．優點
(1)準確度高：氣體渦輪流量計，全量程一般為1.0%~2.0%，高準確度型為0.5%~I．0%。在所有流量計中，屬于高準確度的一種。
(2)重復性好，一般可達0.05%~0.2%。由于其具有良好的重復性，通過縊常校準或在線校準后可達到極高的準確度，因此在貿易結算中是優先選用的流量計之一。
(3)范圍度寬，中大口徑一般可達20：1以上，小口徑為10：1，始動流量也較低。
(4)壓力損失較小，在常壓下一般為(0.1—2. 5)kPa。
(5)結構緊湊，體積輕巧，安裝使用比較方便，流通能力大。
(6)可采用多種顯示方式?？芍粠C(jī)械計數器或只配普通型流量積算儀，也可在機械計數器上增加溫壓補償儀，或只帶溫壓補償儀，且可長期采用電池供電（可連續運行兩年
以上，有的產品長達五年），使用方便。
(7)由于一般采用脈沖頻率信號輸出，適用于累積流量計量及與計算機連接，無零點漂移，抗干擾能力強。同時若采用高頻信號輸出，可獲得很高的頻率信號（3kHz一4kHz），
售號分辨力強。
(8)對于大口徑測量可制成插入型，壓力損失小，價格低，可不斷流取出，安裝維護方便。
2．缺點
(1)要長期保持校準特性，需要定期校準。介質中含有的懸浮物或腐蝕性成分會造成軸承磨損及卡住等問題，從而改變其準確度并限制其適用范圍。雖然采用耐磨硬質合金軸和
軸承后情況有所改進，但此問題還是存在，因此必須定期校準。對于有貿易儲運和高準確度測量要求的，最好配備現場校準設備。
(2)需要定期加油以保證軸承的充分潤滑，以保證計量準確度和延長使用壽命。
(3)介質的物理特性（如密度、黏度等）對渦輪流量計的特性有較大影響。氣體流量計易受密度影響，與溫度、壓力關系密切，因此要進行溫壓修正。
(4)渦輪流量計受流場分布影響較大，因此對人口無整流器的流量計應按要求對傳感器的上下游側設置直管段，對入口設計有整流器的流量計也應按使用說明的要求設置一定長
度的直管段。
(5)不適合于存在較強脈動流的場合使用，也不適于混相流的測量。
(6)對被測介質的清潔度要求較高，需按要求安裝過濾器，但這也帶來壓損的增大。
(7)小口徑的渦輪流量計的流量特性受物性影響嚴重，故小口徑渦輪流量計性能難以提高。如最小口徑為DN25，但其范圍度僅為10：1，準確度最高僅達1.0%。
（二）氣體渦輪流量計的選型

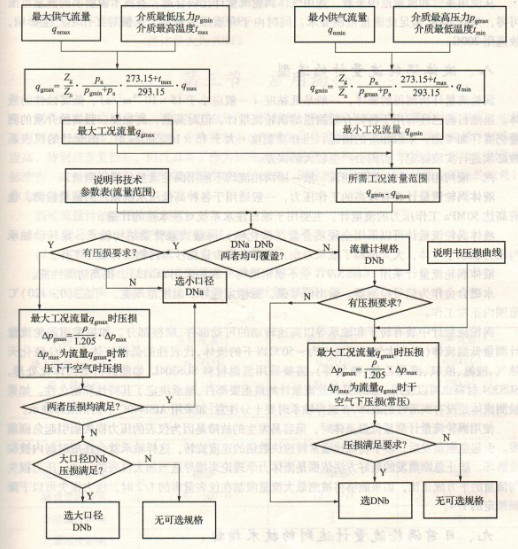

1．選型流程圖
影響氣體渦輪流量計能否正常工作的因素較多，有流量范圍、介質條件、環境條件、壓力損失等因素。因此在選型時，必須在介質條件、環境條件等都滿足的情況下方可選用。選
型時要考慮流量范圍、壓力損失和經濟性等因素，具體選型流程如圖2 -10所示。
2．選型實例
已知某一供氣管線實際工作壓力范圍為表壓(0.8~1.2)MPa，介質溫度范圍為(-10~+40)℃，供氣峰值為標準體積流量25000m3/h，供氣谷值為標準體積流量3000rr13／li，經取
樣分析計算天然氣之相對密度Gr=0．591，N：摩爾百分含量M。=1.6%，C0：摩爾百分含量為Mc=0.8%，要求確定流量計規格，當?shù)卮髿鈮簽?01. 3kPa。
當介質壓力為0. 8kPa，溫度為400C時，天然氣壓縮因子影響最小，此時當處于供氣峰期時，具有最大體積流量；而當介質壓力為1. 2kPa，溫度為- lOcC時，壓縮因子影響最大，
此時當處于供氣谷期時，具有最小體積流量。
由Gr=0. 591，Mn=1.6%，Mc=0.8%，當p =0.8MPat=40C時，按AGA NX - 19中的公式，求得
Zg/Zn=1.10127
故最高工況體積流量為
當p=1. 2MPa，t=-lO℃時，求得
.jpg)
氣體流量計選型圖
Zg/Zn=1.0355
故最小體積流量計為
從使用條件和流量范圍來看，選用氣體渦輪流量計比較合適。查技術說明書的流量范圍可得，只有200C滿足此流量范圍要求：同時由于介質壓力較高，壓損對工作不產生影響
故選用200C。
|
|
|
|
|
