質量流量計的使用和安裝
關鍵字：質量流量計 日期：2013-2-25 10:00:31
|
質量流量計的使用和安裝
一、使用注意事項
①測量氣體流量時必須保持恒定的比定壓熱容，因此不能用于測量成分變化的氣體。
②氣體必須是干燥的，測量時的氣體工況不要接近臨界點，以免引起液化相變等不穩定狀態。液體不能混入氣泡，不能用于混相流或可能產生相變的流體。
③測量易汽化液體應注意TMF的加熱對被測液體的影響，必要時選擇有制冷元件即負加熱元件的TMF。
④應用于含有煙霧和塵埃氣體的管線，必要時在儀表裝分離器或過濾器。
二、安裝注意事項
1．流量傳感器安裝姿勢
熱分布式毛細管型TMF的流量傳感器、金氏定律管段型TMF的流量傳感器的插入檢測頭可任意姿勢（水平、垂直或傾斜）安裝，有些只要作電氣零點調整。例如n字形結構[圖6.8(a)、(b)]毛細管型流量傳感器水平、垂直安裝均可。
然而有些流量傳感器對安裝姿勢具有敏感性，例如圖6.6所示細管型流量傳感器只能在水平方向使用和校準，若垂直安裝，則要受環境氣氛自然對流影響，安裝時水平度偏差要求控制在土2℃以內。
在低流速范圍內，金氏定律管段型流量傳感器和插入檢測頭在垂直安裝時亦有管內被測氣體對流作用，給流量測量值帶來一些影響。
流量傳感器安裝姿勢的要求因結構而異，儀表使用說明書中要作出規定。
2．流量傳感器直管段要求
(1)熱分布TMF 本類儀表測量性能不受流動的流速分布廓形畸變和旋轉流的影響[6.15]，不敏感于上、下游配管布置，所以無上、下游直管段要求。
然而早期出版的英國標準BS 7405認為：
①上、下游直管段可小至2D，雖然建議若有條件可取10D;
②若安裝位置受限制，在流量傳感器進口端設置一金屬（或塑料）網，可有效地改善畸變流動，調整成分布較均勻的氣流；
③要防止流動從小管徑突然擴大進入到較大口徑流量傳感器，要緩慢過渡，避免中間流速高外圍流速低的不均勻氣流而產生測量誤差o。
(2)金氏定律TMF管段接入型或插入型儀表的測量性能均受流動的流速分布廓形畸變和旋轉流的影響，需要一定長度上、下游直管段。當前尚無國際標準或國家標準對此作出規定。制造廠商應在使用說明書中規定各種擾流元件（如彎管、漸縮管、漸擴管、閥）后的直管段長度要求。對這些規定應視作是最短的推薦長度，特別對上游多個擾流元件組合的復合擾流和測非常輕的氣體時（如氫氣、氦氣），應予加長。
表6. 11中列舉Sierra儀表公司為管段式儀表規定的幾種擾流元件后的直管段長度。若在其進口端內裝一塊或兩塊多孔型流動調整板后，其長度可大為縮短，見表所列。

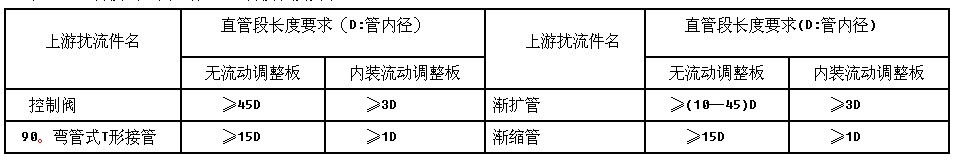

表6.11 管段式金氏定律TMF直管段長度要求
注：摘自Sierra公司760UHP型和780UHP型樣本。
只有一組檢測頭的插入型TMF與管段接人型TMF的直管段長度要求相近（只相差插入檢測頭到管段進口端的距離）；多組檢測點的檢測桿或多根檢測桿組成的TMF，長度可縮短很多，通常應由制造廠商提出要求。
|
|
|
|
|
