1、應用
多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。 多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。

2、主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65

3、型號及規格

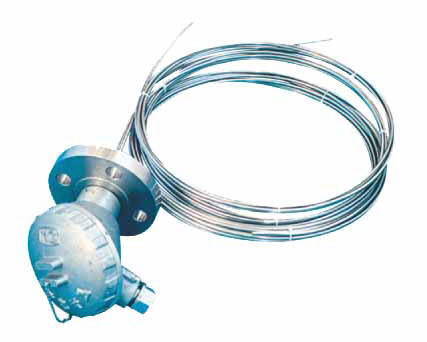

帶固定裝置多點式鎧裝元件熱電偶

型號	分度號	測量范圍℃	測量點數	保護管材料
WRNK - 230D	K	0～1000	2-12	GH3030
		0～800		1Cr18Ni9Ti
WREK - 230D	E	0～600		1Cr18Ni9Ti
WRNK - 430D	K	0～1000		GH3030
		0～800		1Cr18Ni9Ti
WREK - 430D	E	0～600		1Cr18Ni9Ti

無固定裝置多対式鎧裝元件熱電偶


名稱	型號	分度號	工作端形式
鎳鉻 – 康銅 多對式鎧裝 元件熱電偶	WREK   -1313          -1314          -1315          -1316	E	絕緣式
	WERK   -1323          -1324          -1325          -1326		接殼式
鎳鉻 – 鎳硅 多對式鎧裝 元件熱電偶	WERK   -1313          -1314          -1315          -1316	K	絕緣式
	WREK   -1313          -1314          -1315          -1316		接殼式

熱電偶感溫元件
（多対式熱電偶感溫元件）

熱電偶	型號	分度號	測溫范圍℃	規 格
				總 長 mm
鎳鉻 – 鎳硅	WRN – 001	K	0～800	用戶自定
鎳鉻 – 鎳鉻	WRE – 001	E	0～600
鎳鉻 – 鎳硅	WRN – 002	K	0～800	﹤ 10000
鎳鉻 – 銅鎳	WRE – 002	E	0～600

注：1）熱響應時間t0.5＜2S
        2）瓷珠材質：粘土質

4、安裝固定形式

 固定螺紋

測溫點數	M	D	H	h	SW	d
2—6	M27x2	￠40	28	5	32	￠20
7—12	M33x2	￠48	33	5	36	￠34

 固定法蘭

溫點數	D	D1	D2	H	do	d
2—6	￠105	￠75	—	5	32	￠20
7—12	￠115	￠85	—	5	36	￠34

 5、選型須知
(1) 型號
(2) 分度號
(3) 精度等級
(4) 熱電偶點數
(5) 安裝固定形式
(6) 保護管材質
(7) 長度或插入深度
例： 多點熱電偶 ， K 型， 3 點。 L 級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2
