端面熱電偶
關鍵字：HL專業生產的HL-WRNM、HL-WREM系列端面熱電偶，端面熱電偶 |
.jpg)
淮安華立儀表專業生產端面熱電偶,我們?yōu)轭櫩吞峁┻x型方案，完善的售后服務。"為客戶節省成本，創造最大化的價值，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
產品概述：
HL專業生產的HL-WRNM、HL-WREM系列端面熱電偶元件由特殊處理的絲材繞制，緊巾在溫度計前端，與一般軸向熱電偶相比，端面熱電偶能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。它的制作方法很多，品種形式多樣，HL專業生產的 HL-WRNM、HL-WREM系列端面熱電偶適合于電廠汽輪機及電機軸瓦或其它機體表面測溫。有的端面熱電阻安裝時由于它的引線與電阻元件是相連的，所以要將引線與端面熱電阻同步轉動，這樣才確保端面熱電阻在安裝中不被人為損壞，但是實際安裝過程中難免出現這種情況。由于這種情況的出現，HL專業生產的HL-WRNM、HL-WREM系列端面熱電偶加大科研力度研制成功特殊的端面熱電阻，這種端面熱電阻在安裝時只需要擰外端的螺絲就可以了，不需要引線與端面熱電阻同步轉動。
測量范圍和允差：
| 名稱 |
測溫范圍℃ |
允許偏差△t℃ |
分度號 |
| 端面銅電阻 |
-50-100 |
±(0.3+6.0×10-3|t|) |
Cu50 (G)或Cu100 |
| 端面鉑電阻 |
-150-200 |
B級：±(0.30+0.005|t|) |
Pt100 |
型號規格：
|
號
|
分度號
|
測溫范圍 ℃
|
熱響應時間 t0.5s
|
保護管材料
|
|
HL-WREM-201B
|
E
|
0-400
|
‹5
|
1Cr18Ni9Ti
|
|
HL-WRNM-
201B
|
K
|
0-400
|
‹5
|
1Cr18Ni9Ti
|
|
規格
|
連接螺栓
|
|
總長 Lmm
|
保護管/mm
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
注:訂貨須寫明:1)產品名稱及型號
2)總和置深
3)分度號打“＊”表示特殊規格訂貨
技術參數：
感溫元件0℃時的電阻值(R100)和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
|
產品外形及結構圖如下所示：
|
產品型號
|

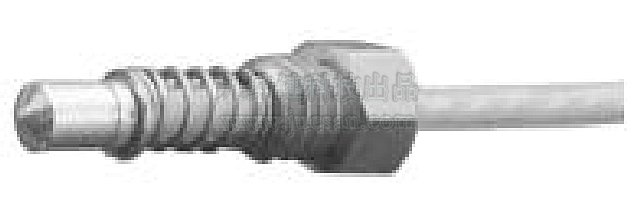

產品外形圖
|

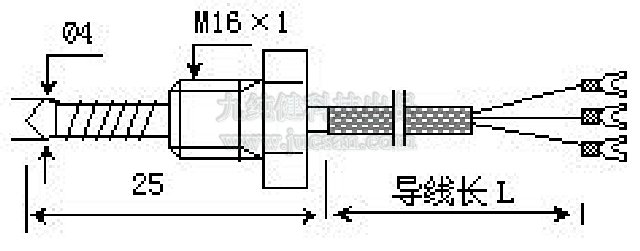

產品外形結構圖
|
|
WZCM-201A
WZPM-201A
|
|
|
|
型號
|
分度號
|
測量范圍
|
熱響應時間
|
規格
|
導線長度L(mm)
|
|
WZCM-201A
|
Cu50
|
-50～150℃
|
＜15S
|
直徑D=7mm 螺紋M=M8×0.75
|
L=1000 L=3000
L=5000
|
|
WZPM-201A
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
直徑D=7mm 螺紋M=M10×1
|
|
型號及說明
|
產品型號
|

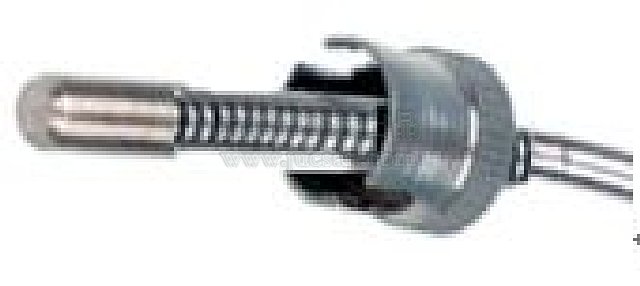

產品外形圖
|

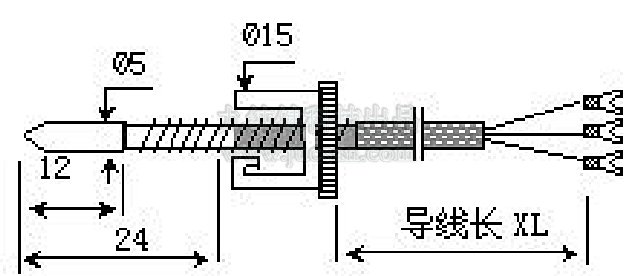

產品外形結構圖
|
|
WZPM-201B
|
|
|
|
分度號
|
測量范圍
|
熱響應時間
|
導線長度L(mm)
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
產品型號
|
產品外形圖
|
產品外形結構圖
|
|
WZPM-201C
|
|
|
|
分度號
|
測量范圍
|
熱響應時間
|
導線長度L(mm)
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
|
接線端子說明：
|
端面熱電阻產品選型
|
|
WZPM-201
|
|
鉑熱電阻
|
|
WZCM-201
|
|
銅熱電阻
|
|
|
口
|
A=類型A B=類型B C=類型C
|
熱電阻類型
|
|
|
P口
|
0=Pt100 1=Pt1000 5=Pt500
|
傳感器規格
|
|
T口
|
0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定
|
溫度范圍(℃)
|
|
|
口
|
A=A級 B=B級
|
傳感器精度
|
|
|
C口
|
1=SUS321 4=SUS304 9=指定
|
保護管材質
|
|
|
L口
|
1=1000 3=3000 5=5000 9=指定
|
引線長度
|
|
X口
|
2=兩線制 3=三線制 4=四線制
|
引出線
|
| |
口
|
1=聚氯乙烯PVC（-20～80℃）分無屏蔽和有屏蔽
2=硅膠橡（-60～150℃）無屏蔽層
3= 四氟繞包（-50～250℃）帶屏蔽
|
引線材質
|
|
口
|
0=無屏蔽層（默認） 1=有屏蔽層
|
是否屏蔽層
|
|
口
|
0=無 1=鍍錫 2=U端子 3=針式端子 9=指定
|
導線末端要求
|
|
Q口
|
0=無 9=指定
|
特殊要求
|
|
說明：對于用戶指定的參數，直接以數字或文字標注出來即可。
選型舉例：如選取類型為A的端面熱電阻， Pt100 溫度0～80℃，A級，材質 SUS321導線長度6000mm，三線制聚氯乙烯引線，其它要求無。 產品型號：WZPM-201A P0T0A C1L9 X31 (L=6000)
|
|
|
| |
